Que l'assainissement de la cave soit motivé par le désir de disposer d'un espace habitable supplémentaire ou par des dégâts structurels aigus, la révision générale du sous-sol présente des avantages: Outre l'utilisation comme bureau, hobby ou salle de fitness, une cave intacte empêche l'apparition de moisissures et d'autres dommages au bâtiment. En effet, des murs de cave humides peuvent affecter l'ensemble du bâtiment et provoquer des fissures et des dégâts dus au gel dans les étages supérieurs.

L'étanchéité de la cave a pour mission de protéger les fondations de la maison et le sous-sol contre les infiltrations d'humidité. Elle apporte ainsi une contribution fondamentale à la protection du bâtiment, car la cave est en fin de compte la base de tous les autres étages. Il existe différentes manières d'étanchéifier la cave: de l'intérieur, de l'extérieur, horizontalement ou verticalement. Le choix de la méthode dépend en grande partie des conditions de construction de la cave concernée.

Protection fondamentale des bâtiments

Les étanchéités de cave protègent les fondations et les murs de base contre les infiltrations d'humidité. Les conditions de construction déterminent si l'étanchéité doit être réalisée de l'intérieur ou de l'extérieur, horizontalement ou verticalement. En effet, selon que l'humidité monte ou agit latéralement, le matériau d'étanchéité est posé horizontalement ou verticalement.

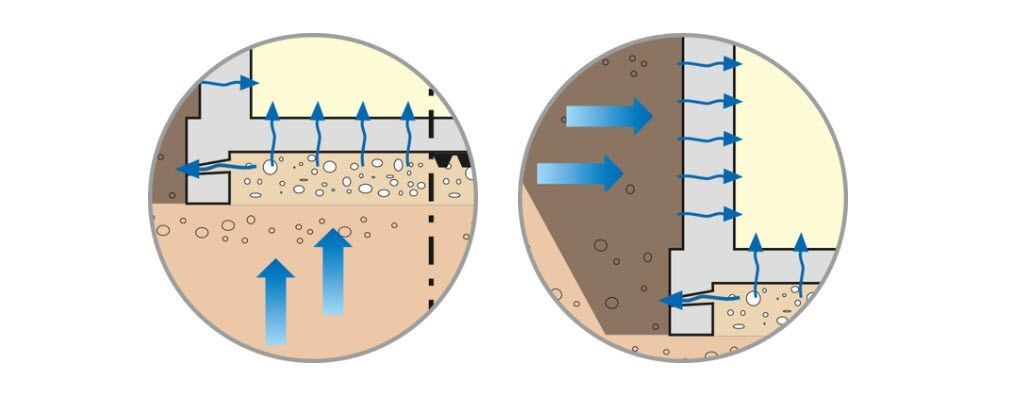

Schémas d'étanchéité de cave horizontale et verticale ​

Schémas d'étanchéité de cave horizontale et verticale © Dörken AG

Schémas d'étanchéité de cave horizontale et verticale © Dörken AG

Les experts font la distinction entre l'étanchéité horizontale et l'étanchéité verticale. Dans ce cas, l'horizontale ou la verticale décrit la direction dans laquelle le matériau d'étanchéité est posé. Celle-ci dépend en premier lieu du type d'humidité contre lequel on souhaite protéger la maison. Il y a ainsi l'humidité ascendante, également appelée humidité capillaire, et l'eau qui agit latéralement.

Étanchéité verticale et horizontale des caves

Plus la maison est enfouie dans le sol, plus la pression exercée par les eaux souterraines ou les eaux d'infiltration est importante sur les murs de fondation. Les membranes de drainage posées verticalement évacuent l'eau qui agit latéralement et empêchent que les murs de fondation ne deviennent instables et fragiles à la longue. Les membranes Delta résistantes à la pression protègent ainsi efficacement l'isolation thermique, par exemple, contre les dommages.

En revanche, si l'humidité exerce une pression sur les fondations par le bas, une étanchéité horizontale de la cave évite des dommages à long terme dans la maçonnerie. En effet, l'eau de la nappe phréatique ou l'eau d'infiltration accumulée peut pénétrer jusqu'à la maçonnerie par les pores du béton dans la dalle de fondation ou par de fines fissures et cavités. Les étanchéités horizontales protègent contre les conséquences négatives de cette humidité capillaire. Les membranes autocollantes à froid peuvent être posées sans flamme et réduisent le risque de brûlure au niveau des fenêtres et des encadrements de porte.

Bandes de protection et de drainage

Delta-MS

Delta-MS 20

Delta-EQ Drain S

Utilisation

Protection des soubassements et couche drainante standard.

Drainage sûr dans les constructions à double paroi horizontale ou verticale. Haute résistance à la compression.

Drainage souple, efficace et économique pour applications verticales et horizontales dans le génie civil et la construction.

Matériau

Polyéthylène spécial de haute densité. Non polluant pour l'eau potable, imputrescible

Polyéthylène spécial de haute densité. Non polluant pour l'eau potable, imputrescible.

Natte géosynthétique drainante hautes performances, tri-couche. Type W1061 + W1081 + M1181: formés d'une natte en mono-filaments de polypropylène extrudé et thermosoudé, ainsi que d'un filtre géotextil sur chaque face. Type M120M: formé d'une natte en monofilaments de polypropylène extrudé et thermosoudé, ainsi que d'un filtre géotextil sur une face et d'une bâche étanche sur l'autre face.

Hauteur des excroissances

en mm

8

20

Type W1061: 6 mm

Type W1081: 8 mm

Type M1181: 18 mm

Type M120M: 20 mm

Résistance à la compression en kN/m2

250

200

-

Capacité de drainage

en l/s sous 20 kPa

-

10,0

-

Delta-MS Drain

Delta-Terraxx

Delta-Terraxx TP

Delta-Geo Drain Quattro

Utilisation

Nappe à excroissances avec grande surface de contact. Spécial pour protection des isolations périmétriques. Avec fonction de drainage

Nappe à excroissance de protection et drainage pour applications verticales et horizontales, dans le cadre de soubassements, toitures, terrasses, parkings ou drainages sous-radier. Avec haute résistance à la compression

Nappe à excroissance de protection et drainage pour applications verticales et horizontales, dans le cadre de soubassements, toitures, terrasses, parkings ou drainages sous-radier. Avec très haute résistance à la compression.

Le système de protection et de drainage quadri-couches pour des étanchéités épaisses et pâteuses dans les bâtiment, selon DIN 18195 et DIN 4095. Avec bande autocollante intégrée.

Matériau

Polyéthylène spécial de haute densité, imputrescible, non polluant pour l'eau potable

Bande à excroissances en polyéthylène haute densité avec géotextile en polypropylène. Avec bande autocollante intégrée

Bande à excroissances en polyéthylène haute densité avec géotextile en polypropylène. Avec bande autocollante intégrée.

Nappe à excroissances en polyéthylène de haute densité avec feuille de séparation glissante micro-perforée et avec géotextile drainant en PP. Non polluant pour l'eau potable et imputrescible dans la terre

Hauteur des excroissances

en mm

4

9

9

9

Résistance à la compression en kN/m2

500

400

650

400

Capacité de drainage

en l/s sous 20 kPa

0,6

3,1

3,1

3,1

Les termes «nappe à excroissances» et «nappe de drainage» sont souvent utilisés comme synonymes. Néanmoins, il faut savoir que toutes les membranes à excroissances ne conviennent pas au drainage des murs extérieurs de la cave. Les membranes à excroissances Delta ont pour fonction fondamentale de séparer les murs de fondation et la terre humide. Les alvéoles créent de petits canaux qui protègent et aèrent la maçonnerie. Pour pouvoir évacuer l'eau, il est nécessaire d'ajouter un non-tissé filtrant soudé sur les alvéoles: celui-ci empêche les particules fines du sol de s'infiltrer dans la structure des alvéoles et de colmater la couche de drainage. De cette manière, la couche drainante reste exempte de boue et évacue l'eau.

Systèmes d'étanchéité Delta Thene et barrière contre le radon

Delta-Thene peut être utilisé à l'intérieur et à l'extérieur pour l'étanchéité de surfaces verticales et horizontales. La membrane d'étanchéité est une combinaison d'un film spécial HDPE à quatre couches croisées et d'une couche d'étanchéité et de colle en caoutchouc bitumineux.

Delta-Thene comme barrière de maçonnerie © Dörken AG
Delta-Thene comme barrière L © Dörken AG

Etanchéité de surface verticale et horizontale dans les caves, dalles de sol, balcons, terrasses ou pièces humides et comme barrière de maçonnerie (MSB-nQ)

Étanchéité fiable des murs de cave et des dalles de sol en contact avec la terre contre l'humidité du sol et l'eau d'infiltration sans pression (DIN 18533)

Etanchéité fiable, par exemple : de balcons (DIN 18531), ainsi que de surfaces murales et de sols dans des pièces humides (DIN 18534)

Etanchéité résistante contre l'humidité ascendante par capillarité et comme pare-vapeur au niveau du sol sous les chapes

Pare-vapeur extérieur sur les murs en béton WU

Etanchéité des joints de construction de murs filigranes/triples en béton WU

Delta-Thene

Delta-Radonsperre

Utilisation

1. Membrane autoadhésive en rouleau, pour une mise en oeuvre rapide et efficace de l'étanchéite verticale.

• Pose a froid.

• Gain de temps

• Simplicité de pose.

• Pas de temps de séchage.

2. Les bandes peuvent être «tapissées» tout simplement. Il n'y a pas d'inégalités ni de différences en solidité: chez Delta-Thene la solidité de la couche est la même le long du support. Grâce à l'impression, les découpes peuvent se faire facilement et précisément.

3. Delta-Thene offre des avantages évidents et est approuvé pour une utilisation comme membrane en L dans la maçonnerie à deux parois (selon Certificat d'inspection du bâtiment P-122/307/15/-MPA BS)

Nappe de protection testée contre les émissions de radon et méthane dans les bâtiments.

Matériau

Combination de polyéthylène croisé de haute densité et une colle en caoutchouc à bitume comme couche d'étanchéité

Poliolefin noir

Epaisseur

en mm

1,5

0,4

Résistance à la déchirure

en N/5 cm

-

longitudinale: 250

transversale: 160

Poids

en kg/m2

1,6

-

Spécifications/Accessoires

Cette solution d'étanchéité fiable pour les espaces intérieurs et extérieurs bloque en permanence l'humidité. Travaillée au rouleau, donc rapidement et en toute sécurité, la membrane Delta-Thene est adaptée et utilisable pour tout type de sol

Delta-Than

Delta-Bandes d'étanchéité

Delta-Thene-Band T 300

Delta-Flexx-Band

Delta-Bandes d'étanchéité

Les bandes d'étanchéité ont pour fonction de protéger les bâtiments de l'humidité provenant du sol. Contrairement aux systèmes d'étanchéité verticaux des caves, ils n'empêchent pas la pénétration latérale de l'humidité, mais la remontée de l'humidité du sol. Les systèmes posés horizontalement constituent une partie importante de la construction du bâtiment, car ils empêchent la maçonnerie non protégée d'absorber cette humidité et de la répartir verticalement par capillarité. Les minéraux et les sels du sol qui sont alors entraînés à l'intérieur des murs peuvent endommager durablement la structure du bâtiment. Dans les bâtiments anciens, les bandes d'étanchéité font souvent défaut ou ne sont pas étanches. Des barrières ajoutées ultérieurement permettent de lutter contre les graves conséquences des remontées d'humidité.

Delta-Protekt

Delta-Mauerwerkssperre

Delta-Softflexx

Utilisation

Bande d'étanchéité compatible avec une étanchéité en bitume. Protection de la maçonnerie contre l'humidité ascendante et « isolation en Z » dans le cadre de murs de doublage en maçonnerie. Répond aux exigences des normes DIN 18533 et DIN 14909

Coupure de capillarité et protection des murs contre l'humidité ascendante.

Bande d'étanchéité en caouchouc EPDM. Répond aux exigences des normes DIN 18533 et DIN 14909

Matériau

Bande d'étanchéité compatible avec une étanchéité en bitume en éthylène-vinyle-terpolymère (EVA) associée à deux non-tissés PP en surface.

Polyéthylène noir, quadrillé

Bande d'arase en caoutchouc EPDM

Epaisseur

en mm

1,2

0,4

1,1

Résistance à la déchirure au clou

> 300 N selon la norme DIN EN 12310-1

-

> 200 N selon DIN EN 12310
